方案|壁挂教学一体机+投影机+电子白板+推拉黑板
方案视频演示
时信达壁挂教学一体机实物产品演示|视频
方案概述
近年来随着信息化教学装备的升级换代，壁挂式教学一体机应用而生。因其体积小、功能全、易维护、成本低等特点，深受学校用户青睐。
多媒体教学一体机是集电脑、中控系统、实物视频展台、功放、音箱等多媒体设备于一体，结合松下PT-X3260SCT投影机、时信达SXD-H82红外82英寸交互式电子白板，实现互动式多媒体教学的设备，具有高集成、高稳定、易使用、易操作、易管理的特点。
时信达多媒体壁挂教学一体机SXD-YT8010采用嵌入式英特尔高性能处理器，同时集成了满足教学应用的电脑、中控系统、功放、音箱、展台、无线MIC等功能。多种PC主机配置可选；支持HDMI高清输出，可实现各种设备信号自由切换；支持一键开关整机系统功能等
时信达红外感应82英寸SXD-H82交互式电子白板产品采用红外阵列扫描感应技术，通过与投影机、壁挂教学一体机内的电脑系统配合使用，交互式电子白板可以成为大型的书写屏，对投影机投射到白板上的电脑系统画面，可用书写笔或手指直接在金属边框电子白板上书写、触摸，具有先进的系统功能和出色的演示效果。
01
客户需求
1、多媒体电教室改造项目中对于壁挂教学一体机、投影机、电子白板、推拉黑板，满足现代化交互教学；
2、对原有多媒体电教室中电脑、展台、中控、功放、音箱、麦克风、投影机、电子白板、推拉黑板、激光教鞭、PPT翻页笔及鼠标键盘等设备独立按键多，操作复杂，布线繁琐，维护困难等；
3、由于壁挂教学一体机是由多种多媒体设备组成，体积缩小到高约100cm-120cm，宽约36cm-40cm，厚度约5cm-9cm；既能安装到黑板侧边也可以内嵌到黑板里边，节省了教室讲台空间；同时各个模块间的主要功能得以保留，最大程度节约了设备成本。
02
方案设计
电脑系统：
1、台式组装机配置有稳定性高、反应快速、维护方便等特点（本方案）；
2、工控电脑（OPS）方案：集约化设计，电脑整机返修（可选）。
3、以上两种方案中电脑配置可选。
中控系统：
1、普通电教中控功能：投影机开关机、电脑开关机、幕布升降等电源管理外，还延续了传统电教中控的音视频切换功能。
2、网络电教中控功能（可选）：

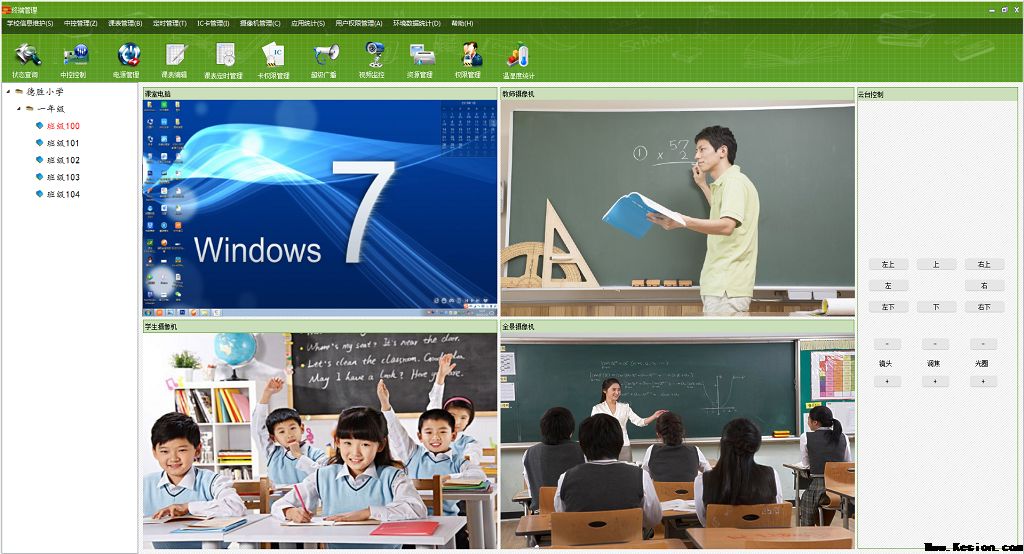

A、内置集成以太网络卡，内置网络模块，可配置网关和掩码，可跨网段控制；基于校园网通过主控端电脑、手机APP或平板APP对设备进行远程管理，可远程控制任一间教室，并可以监控教室的使用状态，选配网络摄像头的情况下可监控教室实时画面。让管理工作变得更轻松简便。
B、远程网络管理多媒体设备，直接联网管理，可远程控制一体机所有功能；
C、通过传感器检测教室设备状态，并直观图形界面反馈显示；
D、读卡器远程操作与管理（需选配网络IC卡）；
E、教室监视、监听，远程控制摄像机，可视化远程操作；
F、远程管理教室一体机设备、查看电脑实时画面，给教室电脑发送信息；
G、对教室电脑批处理控制及远程设备维护；
H、对教室分组管理及多媒体设备权限管理；
I、根据课表对教室壁挂教学一体机和周边设备进行定时自动控制；
J、投影机灯泡计时显示，读取电脑配置信息，查看操作记录；
K、教室电脑，一体机门磁，投影机拔线等报警信息和撒布安防报警管理；
看了以上这么多功能是不是有点晕啊；其实还不止上边这些功能，比如扩展公共广播模块，可进行IP对讲，加摄像机可进行任意一间教室的一对多视频直播；目前可进行局域网内直播，互联网直播还在开发中。还比如大数据采集及统计等等。
视频展台系统
1、教学用途：试卷、课本、小实验、标本等实时图像的视频采集；
2、本机采用COMS成像芯片，500万像素，800万像素（选配）；多分辨率选择,传输可达30帧；支持USB2.0接口;顶部led补光灯，可手动开关；操作软件界面简洁，可智能连拍，快速抓图，多图像对比,支持备课功能,录像功能等。可以针对被拍摄图片的文字，进行画线标注涂鸦功能,实现白板功能。
3、软件功能
① 支持展台画面实时批注，预设多种笔画及颜色并且可以调节画笔的透明度粗细，且支持对展台多个画面通批注内同时同步缩放与移动。
②支持展台画面拍照截图进行多图预览，可对任意进行全屏显示、删除等操作。
③可以支持答题卡识别，并满足自己复印纸张的答题卡识别。
④同时满足录课需求，微课软件支持一键切换，同时一键返回桌面，便于老师操作。
⑤通过软件视频展示可以实现动态即时旋转和按照1%梯度缩放：视频显示内容能够以鼠标所在点为中心，实时按照1%梯度进行无级自由缩放达800% ，可通过电脑控制聚焦手动或自动调节。
⑥图像调整：自动去黑边，图像剪切。
⑦录播功能：可进行声音和图像的同步录制，可以随意录制电脑里的任意文档，也可以支持两个不同展示画面的同时录制。
⑧具有课件制作扫描和管理功能：支持新建、删除、改名，支持多图连拍、一键PDF等功能。
扩声系统
1、教学用途：音箱可播放电脑系统声音，也可接入外置笔记本或无线话筒音频；
2、内置2.4G多功能无线麦克风，电子教鞭、PPT翻页抗干扰能力强、供电方式内置3.7V可充电锂电池（1200mAH）使用方式手持、领夹、头戴多功能设计，电脑不开机可保证无线系统可用。
3、立体声功放：木质音箱，功率≥30W（15W*2），阻抗8Ω，灵敏度85DB，频率响应：100HZ-18KHZ。具有功率输出和音频输出接口。
互动电子白板系统
1、触摸技术：红外感应技术。
2、白板外观尺寸：对角线尺寸≥82 英寸，画面比例为4:3。工作尺寸：两侧快捷键≥ 16个。并可直接通过物理快捷键实现对PPT的批注、擦除与翻页；物理快捷键与电子白板软件功能相符。
3、触摸方式：10点或以上触控，4人以上同时书写，手指、笔、或其它任何非透明物体均可书写。
4、支持操作系统：32或64位XP/windows7/windows8以上；免驱使用：支持HID协议，可免驱动应用，可免校正。
5、产品结构: 产品结构采用模块化设计，内置PCB可单独拆卸、更换，维护方便，并自带检测程序软件，具备自动诊断功能，有利于快捷的售后服务。
6、软件包括白板教学授课软件、备课软件、以及资源库云平台（略）

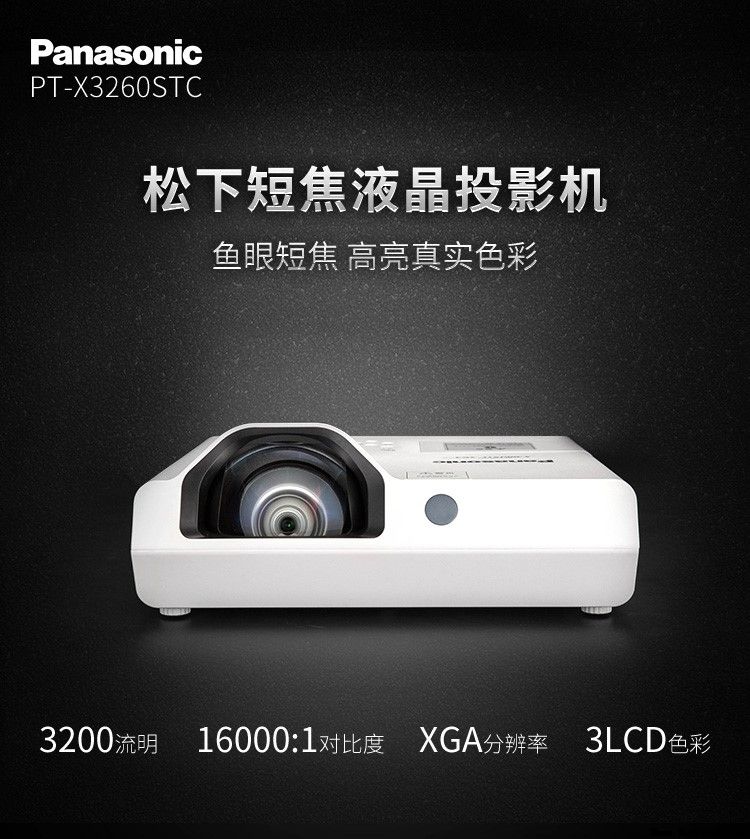

投影显示系统

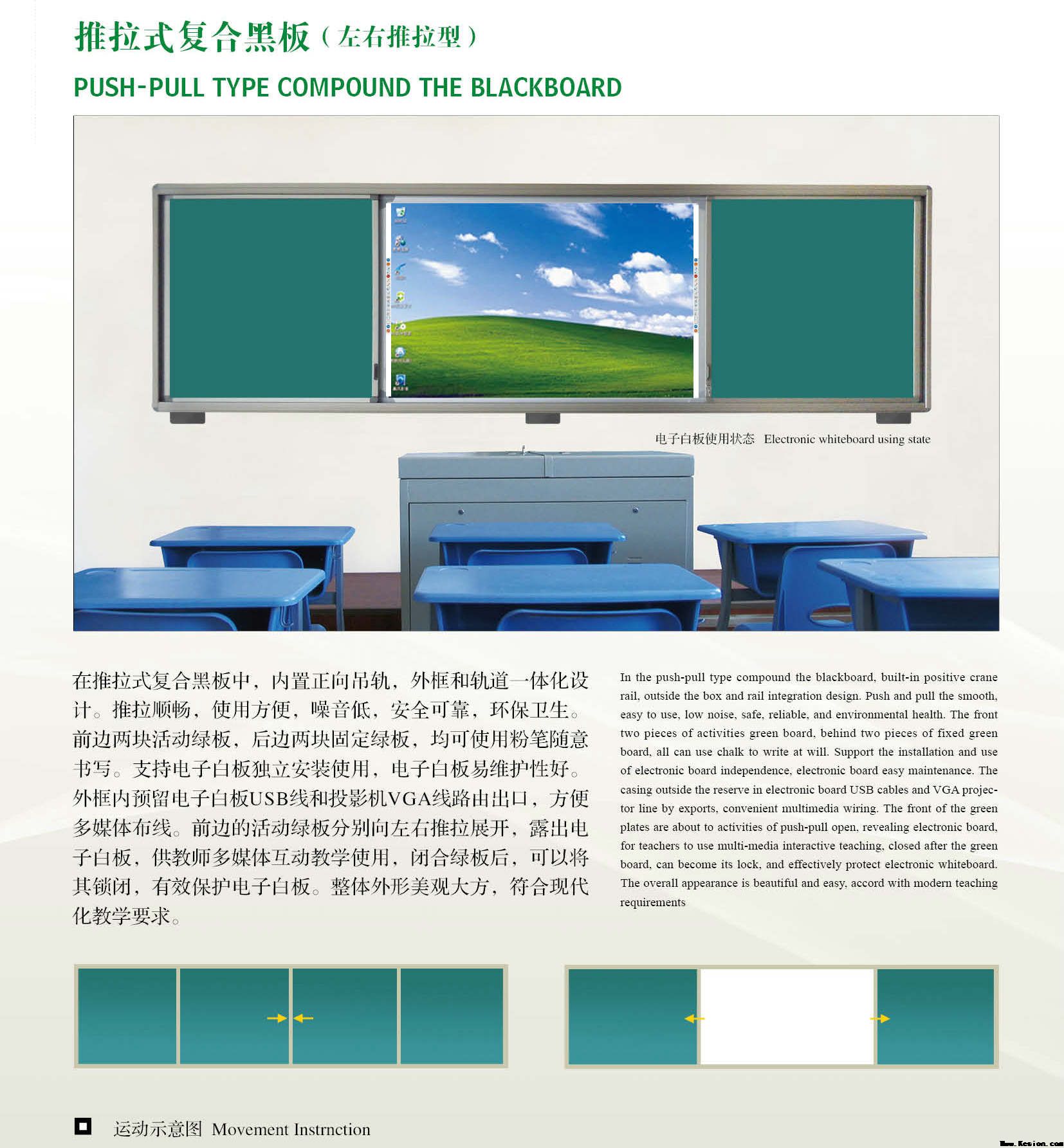

推拉黑板
1.结构：内外双层结构，内层为两块固定书写板与电子白板正面平齐，外层为两块滑动书写板。
2.基本尺寸：≥4000mm×1280mm，可根据所配电子白板适当调整，确保与电子白板的有效配套。
03
系统设备清单
附件及选配
1、附件：无线鼠键套装，视频展台管理软件，挂墙挂架，使用说明书，保修卡等
2、选配：网络模块（网络远程集中管理），显示器（14英寸），IC卡模块，无线展台，黑板安装附件等。
